Antenas para Redes Wi-Fi e WLAN: Otimizando a Conectividade Sem Fio

Por Evandro

A Peça Fundamental da Comunicação Sem Fio

Em um mundo cada vez mais conectado, as redes Wi-Fi e WLAN se tornaram onipresentes, permitindo a comunicação e o acesso à informação sem as amarras dos cabos. No coração dessa tecnologia, operando a ponte entre os sinais elétricos e as ondas eletromagnéticas que viajam pelo ar, estão as antenas. Longe de serem meros acessórios, as antenas são componentes críticos cujo tipo, design e posicionamento influenciam diretamente o alcance, a qualidade e a confiabilidade de qualquer rede sem fio. Este artigo explora os diferentes tipos de antenas Wi-Fi, suas características e a importância de uma escolha e instalação adequadas.

O Papel Essencial das Antenas

Uma antena é um transdutor que converte energia elétrica em ondas eletromagnéticas para transmissão e vice-versa para recepção. Em termos mais simples, ela é o dispositivo que “lança” e “captura” os sinais de rádio que transportam os dados da sua rede Wi-Fi. A eficiência com que uma antena realiza essa tarefa determina a força e a clareza do sinal, impactando diretamente o desempenho da rede. Características Chave das Antenas Para entender como as antenas funcionam, é crucial conhecer suas principais características:

Ganho (Gain): Medido em decibéis isotrópicos (dBi), o ganho não é uma amplificação de potência, mas sim a capacidade da antena de focar a energia em uma direção específica. Uma antena com maior ganho concentra o sinal em um feixe mais estreito, alcançando maiores distâncias nessa direção, mas com menor cobertura em outras áreas. É uma medida de diretividade.
Padrão de Radiação (Radiation Pattern): É uma representação gráfica de como a energia é irradiada pela antena em diferentes direções. Esse padrão pode ser
omnidirecional (espalhando o sinal em todas as direções horizontais) ou direcional (focando o sinal em uma direção específica).
Polarização: Refere-se à orientação do campo elétrico da onda eletromagnética irradiada pela antena. Para uma comunicação eficaz, as antenas do transmissor e do
receptor devem ter a mesma polarização (geralmente vertical ou horizontal).

Tipos de Antenas Wi-Fi

1 – ANTENAS OMNIDIRECIONAIS
As antenas omnidirecionais irradiam o sinal de forma uniforme em um plano de graus (geralmente o plano horizontal), com um padrão de radiação que se assemelha a uma rosquinha (donut). Elas são ideais para fornecer cobertura em áreas amplas e abertas, onde os clientes estão distribuídos em todas as direções ao redor do ponto de acesso (AP).

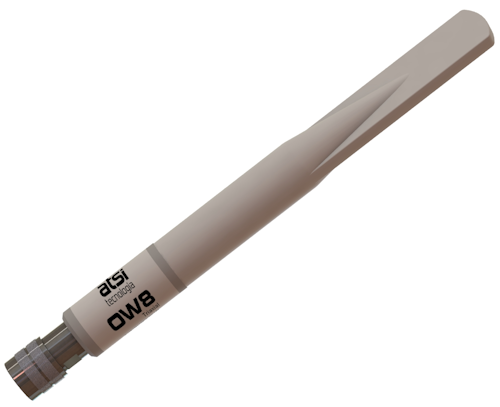

Antenas Dipolo (Rubber Duck): São as antenas mais comuns encontradas em roteadores domésticos e pontos de acesso. São baratas, fáceis de instalar e fornecem
uma cobertura geral satisfatória para ambientes internos. O ganho típico varia de a dBi.
Aplicações: Escritórios, residências, cafés, áreas de recepção e qualquer ambiente onde a cobertura em graus seja necessária.
Vantagens: Fácil instalação, boa cobertura em áreas abertas.
Desvantagens: Menor alcance em comparação com antenas direcionais, mais suscetível a interferências de todas as direções.

2 – ANTENAS DIRECIONAIS
As antenas direcionais focam a energia de RF em um feixe concentrado, em uma direção específica. Isso resulta em maior ganho e alcance nessa direção, mas com cobertura muito limitada em outras áreas. São ideais para links de longa distância ou para focar o sinal em uma área específica, minimizando a interferência.
Existem vários tipos de antenas direcionais:

Antenas Setoriais (Sector Antennas): Fornecem cobertura em um setor específico,como , ou graus. São frequentemente usadas em ambientes externos para
cobrir grandes áreas, como campi universitários ou parques, utilizando múltiplos setores para fornecer cobertura de graus com maior capacidade do que uma única
antena omnidirecional.
Antenas Yagi: Compostas por vários elementos em uma haste, as antenas Yagi oferecem alto ganho e um feixe de radiação muito estreito. São excelentes para links
ponto a ponto de média distância.
Antenas Parabólicas (Dish Antennas): Possuem o maior ganho e o feixe mais estreito de todas as antenas. São utilizadas para links ponto a ponto de longa distância, como a conexão de edifícios a vários quilômetros de distância.

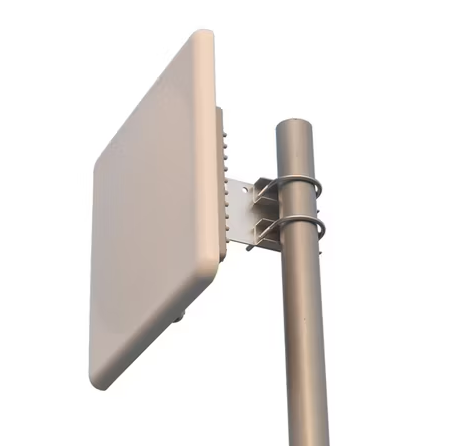

Antenas de Painel (Patch/Panel Antennas): São antenas planas e compactas que fornecem um feixe direcional. São frequentemente usadas em ambientes internos para cobrir corredores longos ou áreas específicas, ou em ambientes externos para links de curta a média distância.
Aplicações: Links ponto a ponto entre edifícios, cobertura de corredores, iluminação de áreas específicas (como um auditório), redes outdoor de longa distância.
Vantagens: Maior alcance e ganho, menor suscetibilidade a interferências de fora do feixe de radiação.
Desvantagens: Cobertura limitada a uma área específica, requer alinhamento preciso.

MIMO e a Multiplicação de Antenas

Os padrões Wi-Fi modernos, como o Wi-Fi (.n), Wi-Fi (.ac) e Wi-Fi (.ax), utilizam a tecnologia MIMO (Multiple-Input, Multiple-Output). O MIMO usa múltiplas antenas no transmissor e no receptor para enviar e receber múltiplos fluxos de dados simultaneamente, um fenômeno conhecido como multiplexação espacial. Isso aumenta significativamente a taxa de dados e a confiabilidade da conexão, aproveitando os reflexos do sinal (multipath) que antes eram considerados uma fonte de interferência.
É por isso que os roteadores modernos possuem múltiplas antenas visíveis ou internas.

A Importância da Escolha e Instalação Corretas

A escolha da antena certa e sua instalação adequada são cruciais para o sucesso de uma
rede Wi-Fi:

Análise do Ambiente: Antes de escolher uma antena, é fundamental realizar um site survey para entender os requisitos de cobertura, a densidade de usuários e as fontes de interferência.
Posicionamento: O posicionamento da antena é tão importante quanto o tipo. Antenas omnidirecionais devem ser colocadas em locais centrais e livres de obstruções. Antenas direcionais devem ser cuidadosamente alinhadas para garantir que o sinal esteja focado na área desejada.
Polarização: Para links ponto a ponto, garantir que ambas as antenas tenham a mesma polarização é vital para maximizar a força do sinal.
Cabos e Conectores: O uso de cabos de antena longos pode resultar em perda de sinal significativa. É importante usar cabos de alta qualidade e o mais curtos possível, e garantir que os conectores estejam bem ajustados.

Conclusão

As antenas são muito mais do que simples apêndices em um roteador; elas são os componentes que moldam e direcionam a energia da sua rede Wi-Fi. A escolha entre uma antena omnidirecional para cobertura ampla ou uma antena direcional para links focados depende inteiramente dos objetivos da rede e das características do ambiente. Ao compreender os princípios de ganho, padrão de radiação e os diferentes tipos de antenas disponíveis, os profissionais de rede podem projetar e implementar sistemas sem fio mais eficientes, robustos e confiáveis, garantindo que a conectividade invisível atenda às crescentes demandas do mundo digital.
