O Ambiente do Pátio Portuário

Por Que é Tão Desafiador?

A operação portuária moderna depende cada vez mais de dados em tempo real. Sistemas de gestão de contêineres, rastreamento de cargas, câmeras de vigilância, sensores IoT e equipamentos automatizados — todos exigem uma rede de comunicação confiável funcionando 24 horas por dia, 7 dias por semana, sob condições ambientais extremas.

Mas conectar dispositivos em um pátio portuário não é trivial. Diferente de um escritório ou de uma planta industrial convencional, o ambiente portuário combina grandes distâncias, obstáculos metálicos, interferência eletromagnética e exposição severa a poeira, água, salinidade e vibração. É nesse cenário que dois fatores se tornam críticos: o alcance do sinal (potência do rádio) e a resistência dos equipamentos, medida por padrões como o IP67. Neste artigo, vamos explorar os principais desafios de conectividade em pátios portuário.

Antes de falar de tecnologia, é preciso entender o terreno. Um pátio portuário típico pode ocupar centenas de milhares de metros quadrados — alguns dos maiores terminais do mundo ultrapassam 1 km de extensão. Dentro dessa área, convivem:

• Pilhas de contêineres com até 6 unidades de altura, formando verdadeiras “paredes” de metal
• Guindastes (STS, RTG, Reach Stackers) que se movimentam constantemente
• Veículos pesados (caminhões, terminal tractors) em tráfego intenso
• Edificações (escritórios, guaritas, oficinas)
• Equipamentos de movimentação automatizados ou semiautomatizados

Cada um desses elementos representa um obstáculo físico para a propagação de sinais de rádio, Wi-Fi ou celular. O metal dos contêineres, em particular, age como uma gaiola de Faraday, bloqueando ou refletindo ondas eletromagnéticas e criando zonas de sombra severas.

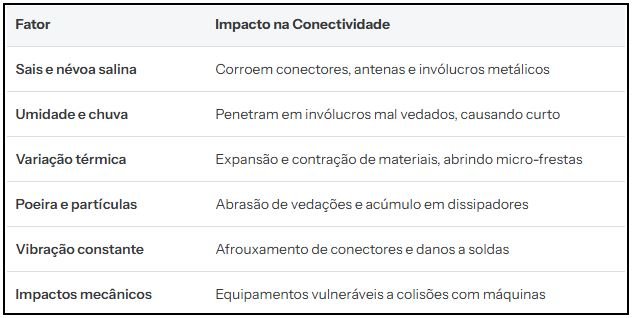

Além disso, o ambiente é agressivo com diversas variantes que influenciam na propagação do sinal Wi-Fi e na deteriorização dos equipamentos que não são preparados para estes ambientes:

A combinação desses fatores faz do pátio portuário um dos ambientes mais hostis para infraestrutura de rede — e exige equipamentos projetados para sobreviver e operar nessas condições.

Alcance de Sinal: O Desafio das Grandes Distâncias

O primeiro grande desafio técnico é cobrir uma área extensa com conectividade estável. Vamos detalhar os principais problemas e soluções.

Atenuação e Perda de Sinal

Todo sinal de rádio sofre atenuação ao percorrer uma distância. Em espaço livre, a perda segue a Lei do Inverso do Quadrado: a cada vez que se dobra a distância, a potência do sinal cai para um quarto. Em um pátio portuário, essa perda é agravada por:

• Reflexões em superfícies metálicas (contêineres, guindastes)
• Difração ao contornar obstáculos
• Absorção por materiais e umidade do ar
• Multipercurso (multipath) — o sinal chega ao receptor por múltiplos caminhos, causando interferência destrutiva

Soluções de Longo Alcance

Para superar as distâncias, as principais tecnologias utilizadas são:

Wi-Fi Outdoor (Padrões 802.11ax/ac com antenas omni ou direcionais)

• Alcance típico: 100-500 metros com antenas omnidirecionais de alto ganho
• Alcance com antenas direcionais (setoriais ou painel): até 500-800 metros
• Limitado por obstáculos metálicos — contêineres criam sombras severas
• Ideal para: áreas abertas sem barreiras, escritórios e guaritas

Redes Mesh Externas

• Cada nó mesh retransmite o sinal, estendendo a cobertura
• Tolerância a falhas: se um nó cai, a rede se reconfigura
• Alcance total: escalável conforme o número de nós
• Desafio: posicionamento estratégico para evitar lacunas entre pilhas de contêineres

O Problema das Zonas de Sombra

Mesmo com equipamentos de alto alcance, as pilhas de contêineres criam “canyons” metálicos onde o sinal simplesmente não chega. Um contêiner padrão de 20 pés tem paredes de aço corrugado — e uma pilha de 5 contêineres forma uma barreira de aproximadamente 12-15 metros de altura, opaca a sinais de rádio.

Soluções práticas:

• Elevação de antenas: Instalar pontos de acesso no topo de mastros, torres ou guindastes, acima do nível das pilhas de contêineres
• Posicionamento em grid: Distribuir pontos de acesso em um grid regular, com espaçamento calculado para que cada ponto cubra uma área sem depender de visada direta
• Posicionamento por corredor: quando as pilhas de contêineres são simétricas e possuem corredores, um access point pode aproveitar-se do corredor e enviar sinal para uma grande distância no vão livre.
• Repetidores e extensores: Em pontos críticos onde a instalação de fibra óptica é inviável

Resistência IP67: O Que Significa e Por Que é Essencial

Se o alcance resolve o problema de cobertura, a resistência resolve o problema de sobrevivência. E em um pátio portuário, equipamentos que não suportam as condições ambientais simplesmente não duram.

Entendendo o Padrão IP (Ingress Protection)

O código IP é definido pela norma IEC 60529 e classifica o grau de proteção de invólucros contra penetração de corpos sólidos e líquidos.

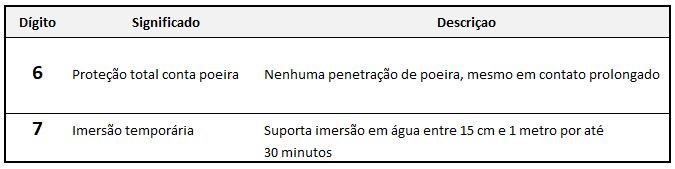

IP67 se decompõe em:

Isso significa que um equipamento IP67 é totalmente selado contra poeira e capaz de suportar submersão acidental, portanto chuva não é problema para ele — características indispensáveis para operar em pátios portuários.

Proteção Física dos Equipamentos

Além do IP67, a instalação física deve considerar:

• Suportes antivibração para equipamentos montados em guindastes e veículos
• Proteção contra impacto (grau IK10 ou superior) em áreas de circulação de máquinas
• Aterramento e proteção contra descargas atmosféricas — pátios abertos são altamente suscetíveis a raios
• Cabos blindados (STP/FTP) com conectores selados e classificados para exteriores
• Gerenciamento de cabos com eletrodutos e bandejas seladas

CONCLUSÃO

Este post é um breve resumo das muitas coisas que envolvem rádios Access Point instalados em Portos, mas dá uma boa noção, de que a conectividade em pátios portuários é um desafio que combina engenharia de redes, ciência dos materiais e conhecimento operacional. As grandes distâncias, os obstáculos metálicos e a agressividade do ambiente exigem soluções que vão muito além de “instalar um roteador potente”.

O alcance do sinal deve ser tratado com uma combinação inteligente de tecnologias — Wi-Fi 6 outdoor, redes mesh, rádios ponto-multiponto — cada uma aplicada onde faz mais sentido. A elevação das antenas acima do nível das pilhas de contêineres é uma das medidas mais eficazes para eliminar zonas de sombra.

Já a resistência dos equipamentos começa com a especificação correta: IP67 é o padrão mínimo para qualquer dispositivo instalado no pátio, mas é preciso ir além e verificar materiais, vedações, conectores e proteção contra corrosão. Economizar na qualidade dos equipamentos é, invariavelmente, pagar mais caro em manutenção corretiva e paradas não programadas e ai que entram os Access Point da ATSi Tecnologia pois são APs com IP67, gabinetes de alumínio, totalmente selados e com extrema potência, motivo pelo qual já faz parte da operação e vários portos pelo Brasil.

O resultado de um projeto bem executado é uma rede confiável, disponível e preparada para o futuro — capaz de suportar a crescente digitalização das operações portuárias, desde a automação de equipamentos até a integração com plataformas de IoT e inteligência artificial.

Investir em conectividade robusta não é mais opcional para terminais portuários que querem competir em produtividade e eficiência. É a base sobre a qual toda a transformação digital do setor será construída.
